Die Objekte eines Geräts sind in der Gerätesoftware im sogenannten User Application Process (UAP) angeordnet. Ein Gerät kann über mehrere UAP verfügen. Um die Kompatibilität mit System-Managern sicherzustellen, verfügen Dräger Gaswarngeräte vorerst nur über einen UAP.
Jeder UAP enthält ein Hauptobjekt, das den UAP-Status angibt. Neben dem Status gibt das Hauptobjekt auch die Anzahl und Art der weiteren Objekte des UAP an. Dieses Hauptobjekt heißt User Application Management Object (UAPMO).

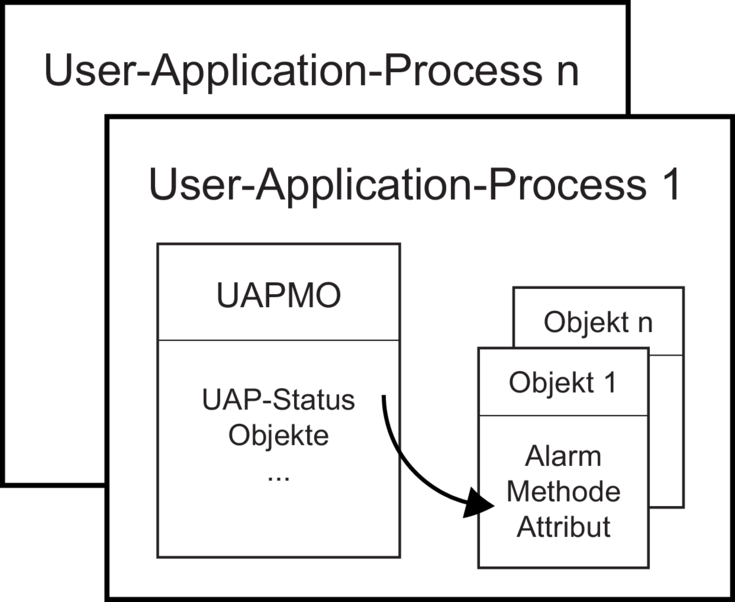

Abb. 1UAP mit UAPMO und zugehörigen Objekten

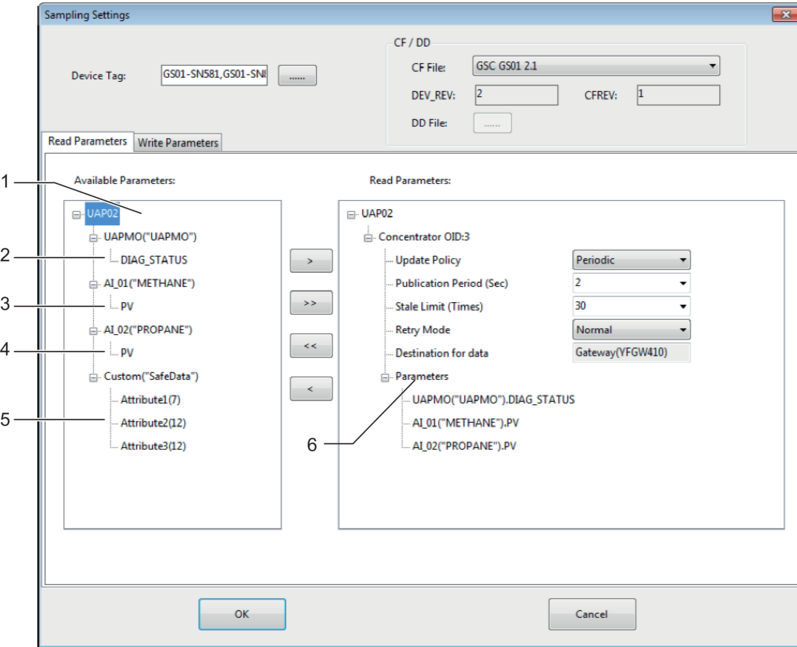

Folgende Abbildung veranschaulicht am Beispiel des GS01 die Anzeige des UAP, der zugehörigen Objekte, Attribute und Parameter im Konfigurationsbildschirm eines System-Managers (Yokogawa YFGW410).
Hier ist der UAP mit dem dazugehörigen UAPMO-Objekt und den weiteren Objekten dargestellt.
Abb. 2UAP, Objekte, Attribute und Parameter am Beispiel des GS01 im Yokogawa YFGW 410 configurator (Stand Juli 2018)
|
1 |
UAP mit dem UAPMO-Objekt, den Objekten zur Überwachung der Gaskonzentration und einem Custom-Objekt namens SafeData |
|
2 |
Auslesbares Attribut DIAG_Status |
|
3 |
Auslesbares Attribut Prozesswert (PV) für Methan |
|
4 |
Auslesbares Attribut Prozesswert (PV) für Propan |
|
5 |
Herstellerspezifische Attribute |
|
6 |
Auslesbare Parameter des UAP02. |
