DIAG_Status-Byte ist 4 Bytes lang und enthält Daten zur Geräte-Performance und Signaleigenschaften. Die Parameter des UAP sind 4+1 Bytes lang. Jeder Parameter verfügt über ein Status-Byte, das die Qualität des Werts angibt.

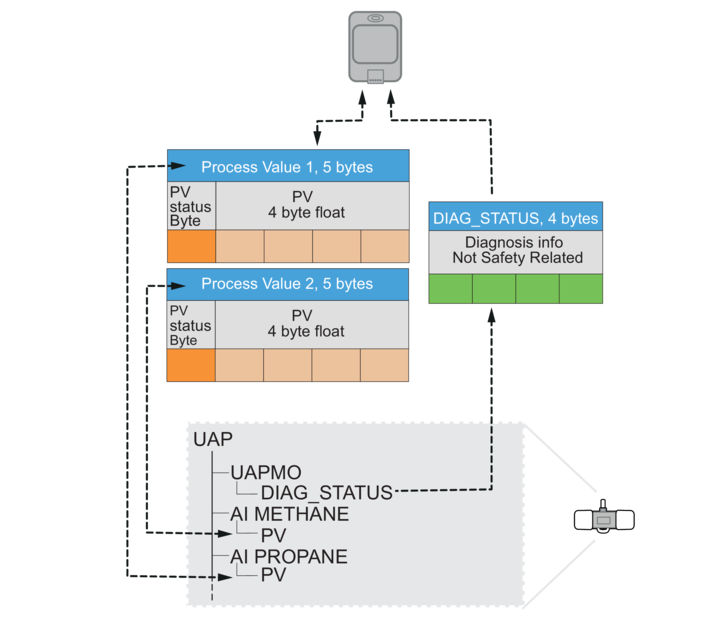

Abb. 1Datenformat am Beispiel Prozesswert
